» Projektoros fényszórók szétszerelése, tisztí...
2006. december 21. | Beküldte: Pintér Gábor
Az alábbiakban a projektoros, azaz a vetítőlencsés első fényszóró szétszereléséről, a miértről, buktatókról és a végeredményről olvashattok.
A lámpákat elsősorban a lencse és a búra megtisztítása végett szedtem szét, másodsorban pedig a lámpa belsejében található műanyag betét színre fújása miatt.
A képeken a főbb lépéseket örökítettem meg, szerettem volna még több képet csinálni, de az első lámpa szétszedése közben a szétvágáshoz használt kés sikeresen megcsúszott és beleböktem a másik kezembe, amivel a lámpát tartottam az ölemben, így innentől nagyjából fél kézzel csináltam tovább és örültem, hogy be tudtam fejezni.
Ezért a lentebb leírtakat mindenki csak saját felelősségére, nagyon óvatosan próbálja megcsinálni.
Hozzávalók:
- Egy zacskó mézespuszedli,
- Vitaminokban és rostokban gazdag ital,
- Sok-sok türelem és kitartás,
- Egy hajszárító, ami akár 30 percig is bírja megszakítás nélkül,
- Egy nem túl hosszú pengéjű, de annál élesebb kés,
- Igény szerint egy, vagy két projektoros lámpa.
No, akkor essünk neki...

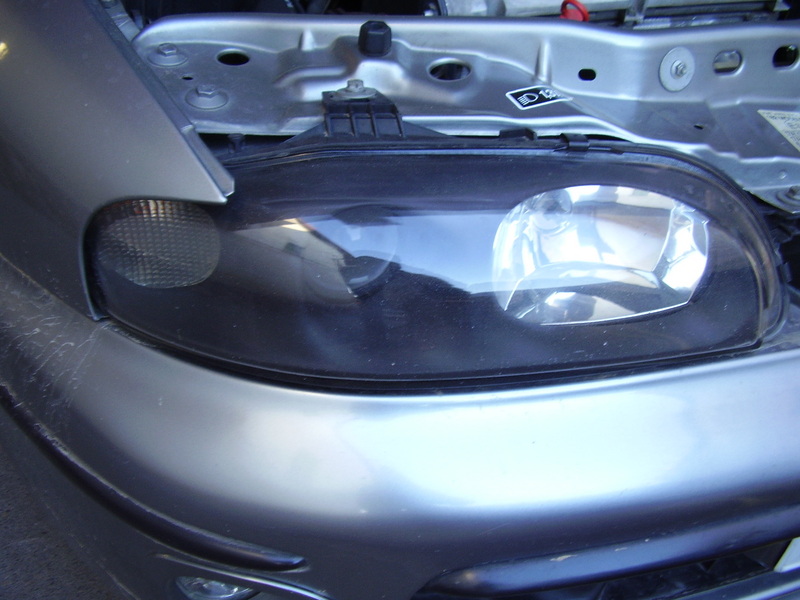

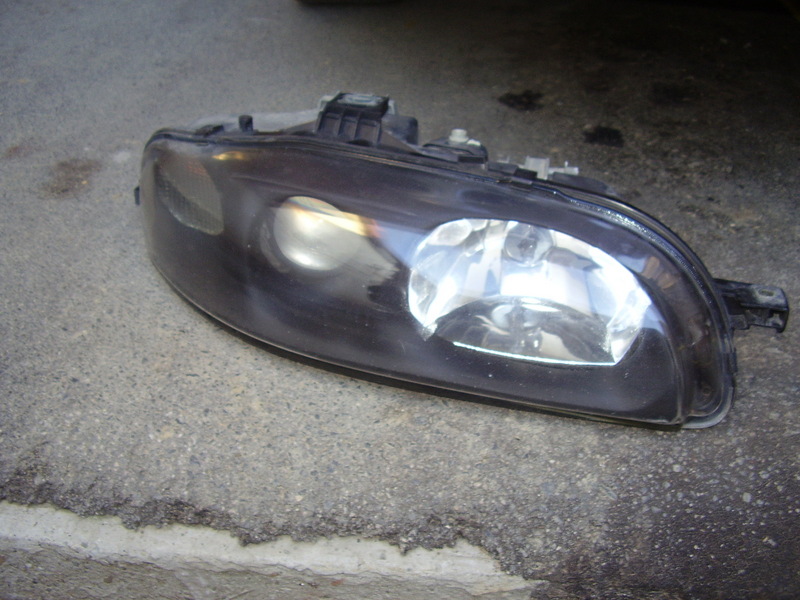

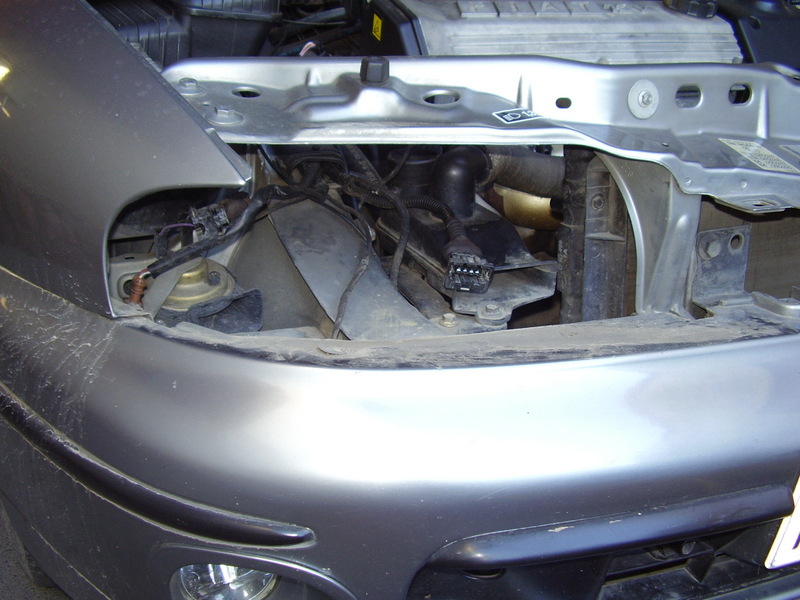

Az alábbi képeken látható a lámpa a kiszerelés előtt ill. utána a hült helye.
A lámpát felülről 2 csavar fogja, amit egy 10-es kulccsal könnyedén meg lehet lazítani. A csavarok leszedése után a lámpát a másik lámpa irányába kell finoman, de erőteljesen "kiütni" úgy, hogy a sárvédő felöl a lámpa oldalán található kis fém gömb kipattanjon az oldalt lévő műanyag foglalatból.
Ez után (vagy akinek nőgyógyász keze van, ez előtt) le kell huzkodni a csatlakozókat a lámpáról. Vigyázzunk a lámpára ki ne essen. Ha lent vannak a csatlakozók, akkor a lámpa már könnyedén kivehető a helyéről.
A művelet könnyű része ezzel véget is ért, ez után jön a kemény dió a lámpa szétszedése.
Először le kell pattintani a búrát fogó fekete kis fém patentokat - majd Bovoar cartárs által már a normál fényszóró tisztításánál alkalmazott technikáját kell alkalmazni - a lámpa műanyag házát ahova az üveg van rögzítve, körbe-körbe jól fel kell melegíteni hajszárítóval kb. 20-30-40 perc, a ragasztó mennyiségétől és erősségétől függően.
Ha eléggé felmelegedett már a lámpa és a ragasztó, akkor utóbbi nyúlóssá, ragadóssá válik.

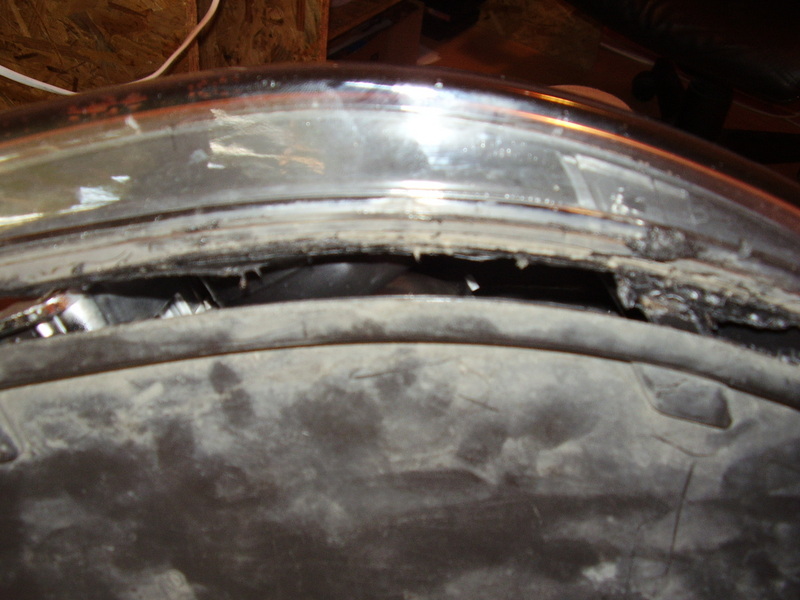

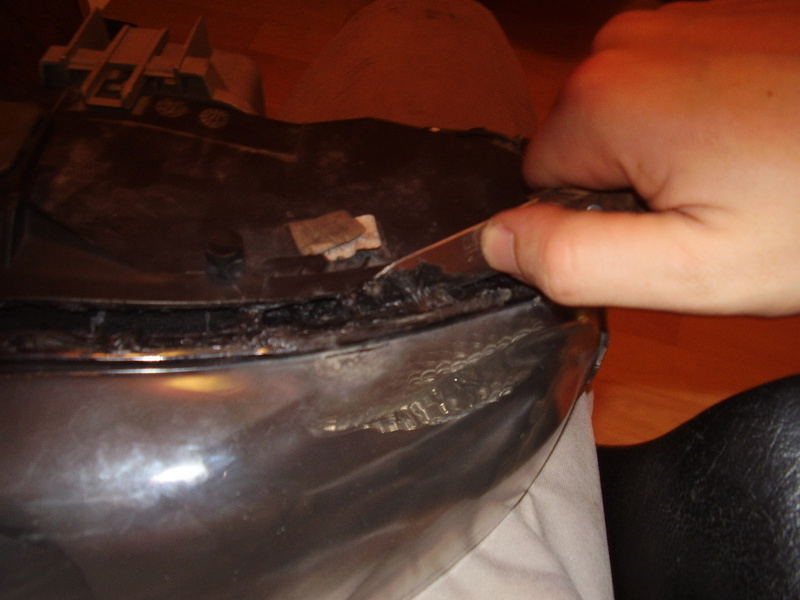

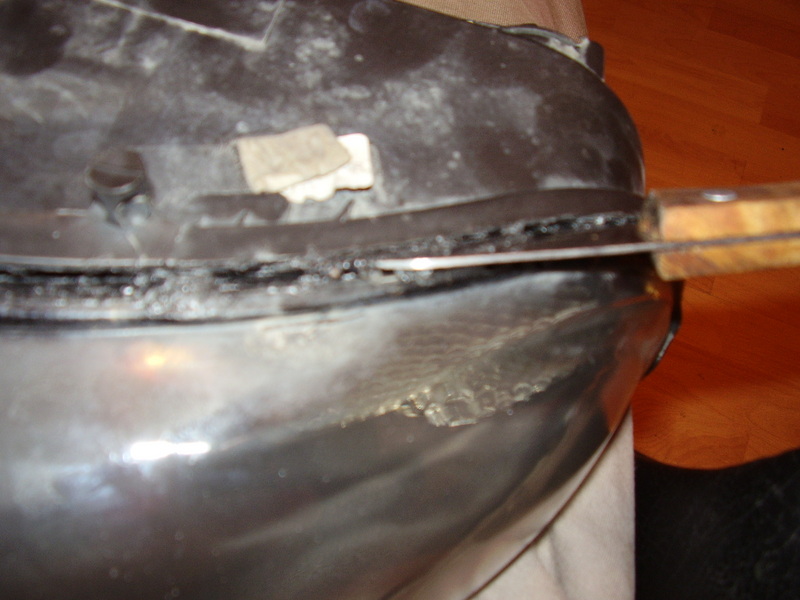

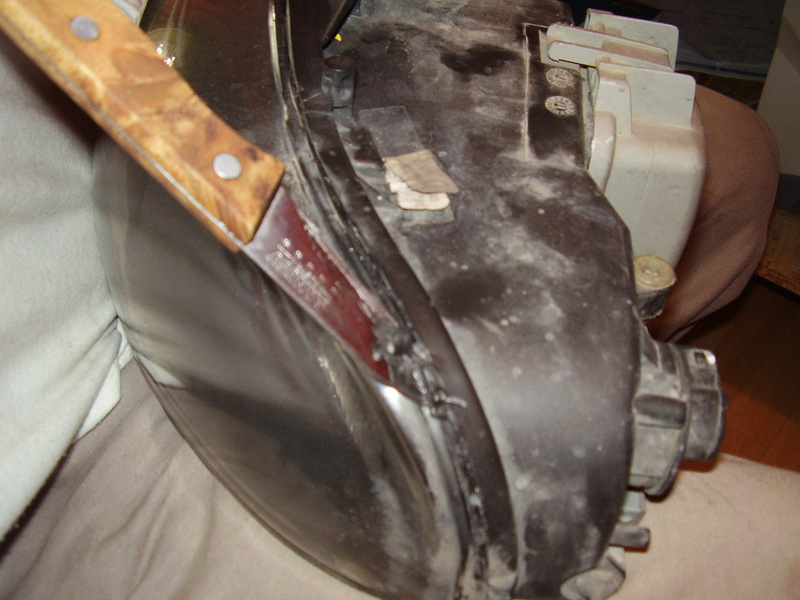

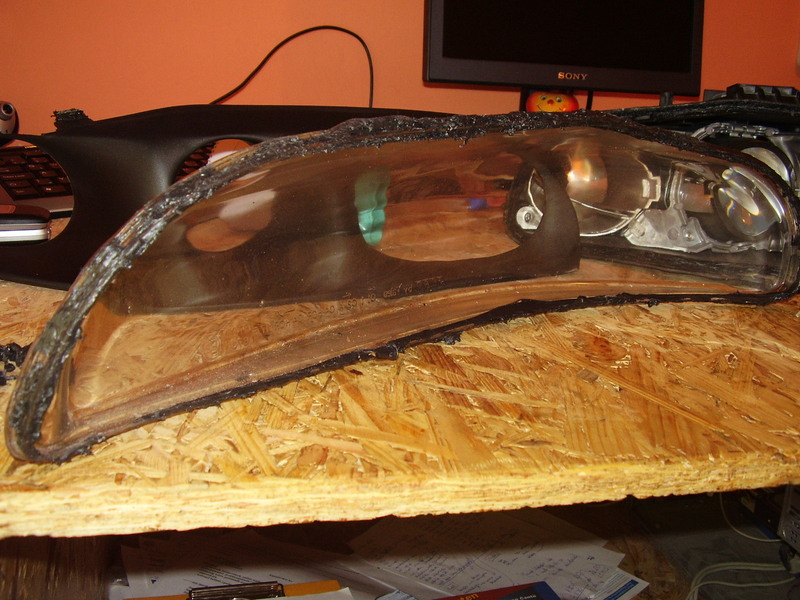

Most lehet bevetni a kést és az üveg és a műanyag közt betolva körbe kell vágni a lámpát (ragasztót).
A búrát az erősített részein, ahol a patentok voltak óvatosan feszíteni kell a műanyagtól elfele.
Mikor már egy nagyobb csavarhúzó befér az üveg és a műanyag közé, akkor csavarhúzóval rá lehet segíteni, de hangsúlyozom csak ott szabad feszíteni ahol meg van erősítve, a többi helyen nagyon könnyen megpattanik az üveg!
Ha körbeértünk a késsel, akkor újra hajszárítózhatunk egyet, pár percig, szépen körbemelegítve a lámpát a ragasztott részén.
Késsel ismét körbe lehet vágni, majd csavarhúzóval feszíteni és
melegíteni, mindezt addig ismételve amíg a kést minél beljebb lehet
nyomni és minél jobban el lehet feszíteni a búrát a műanyagtól.
Ha fél - egy centit sikerült körben szétfeszíteni, akkor nyert ügyünk van, innentől már egyre könnyebben jön.

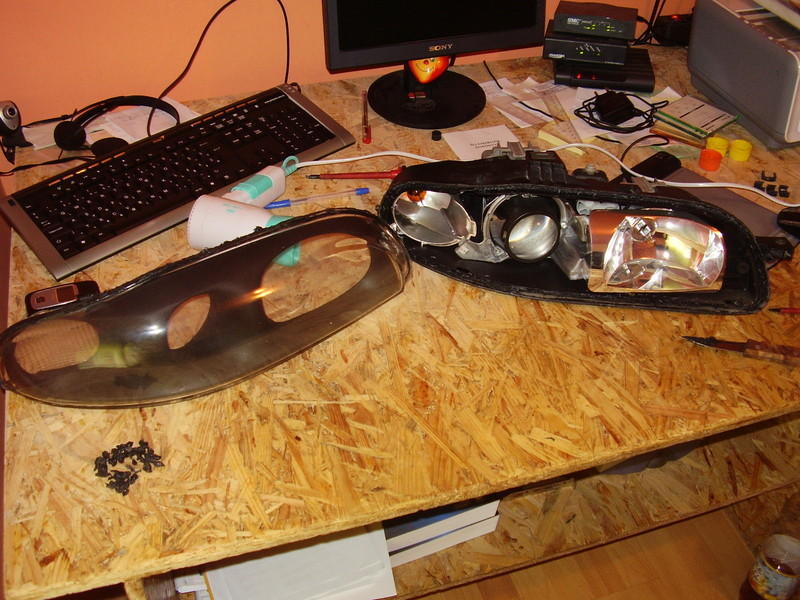

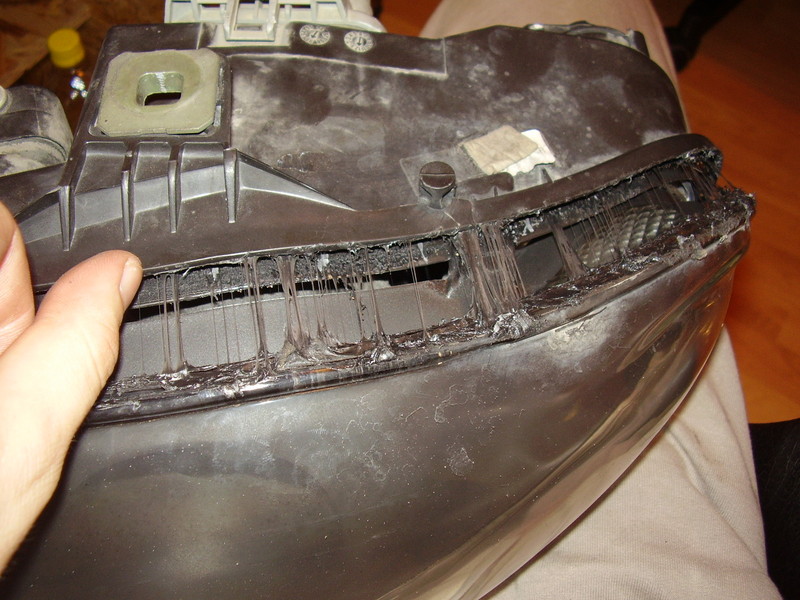

Íme a szétszedett/vágott lámpa:

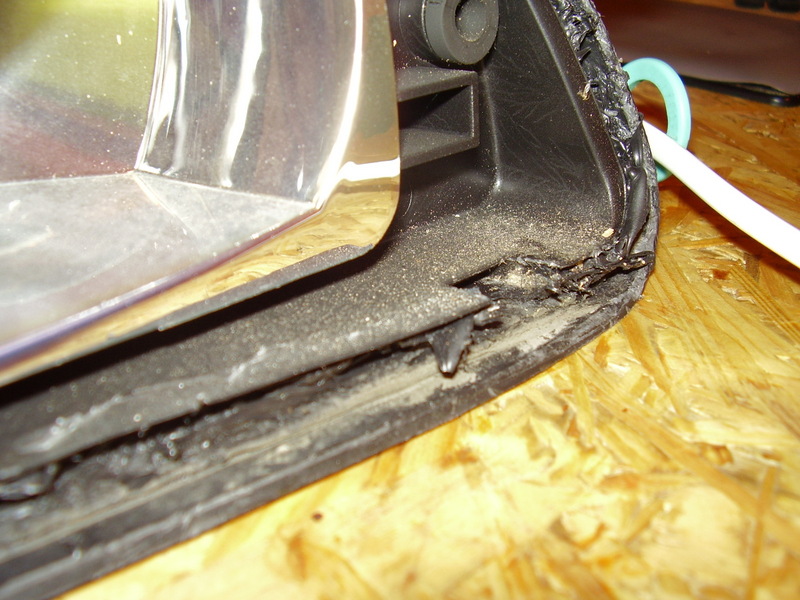

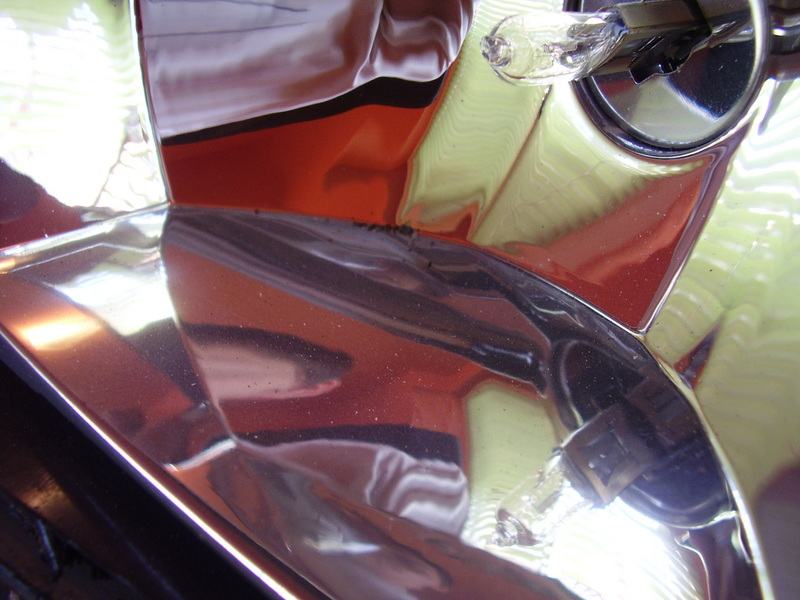

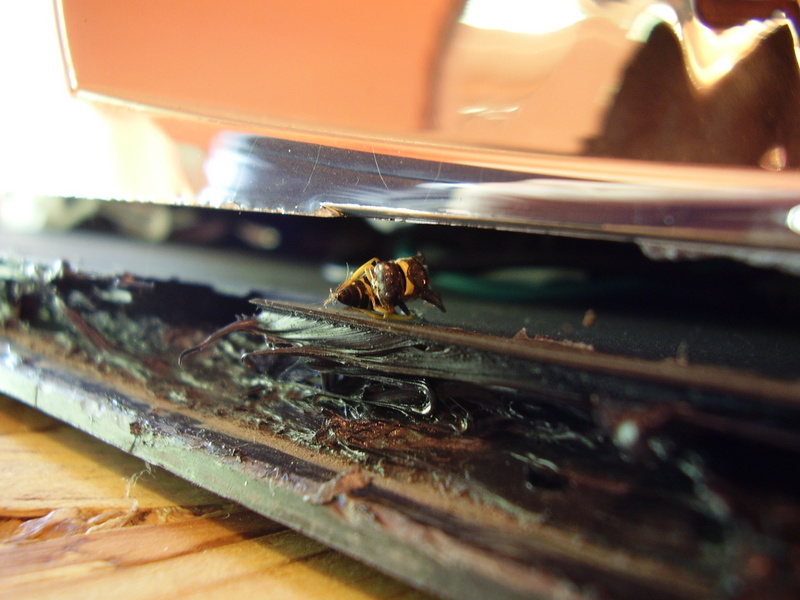

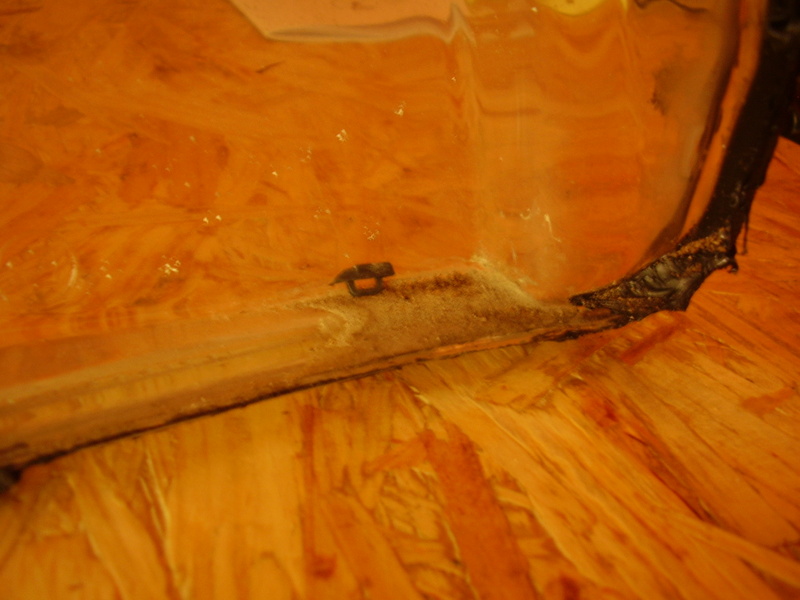

Az alábbi képeken látható a foncsor, a búra és a lámpa belseje és a szennyeződések, por valamint a potyautas is. :)
Már elkélt egy alapos takarítás.

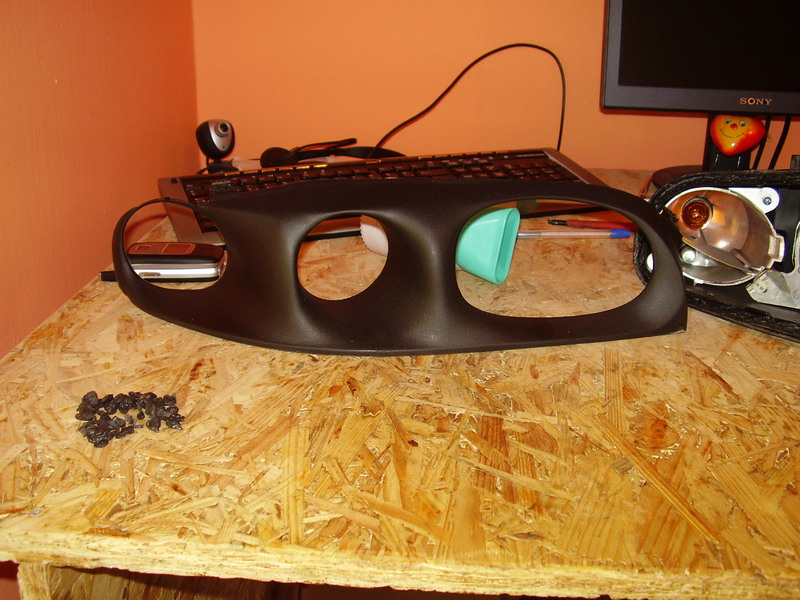

Az alábbi képeken látható a lámpa műanyag betétje, ami a későbbiekben színre lett fújva, valamint a búra a szétszedés után:

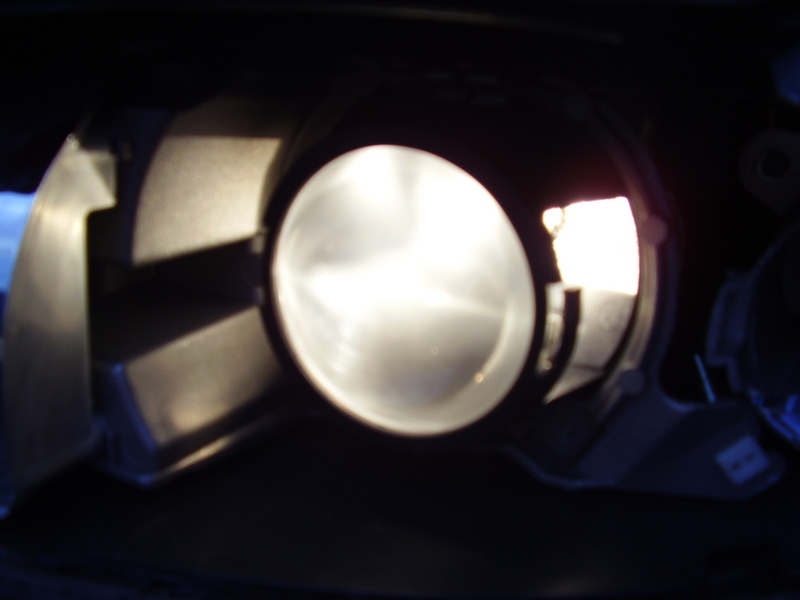

Elsőként a legfontosabb részét pucoltam meg a lámpának, a vetítőlencsét. Az első képen jól látszik, hogy egy fehéres, homályos réteg van a lencsén kívül és belül is. Középen a lencse külső felét megtörölve látszik a tiszta és a homályos felület közötti különbség.

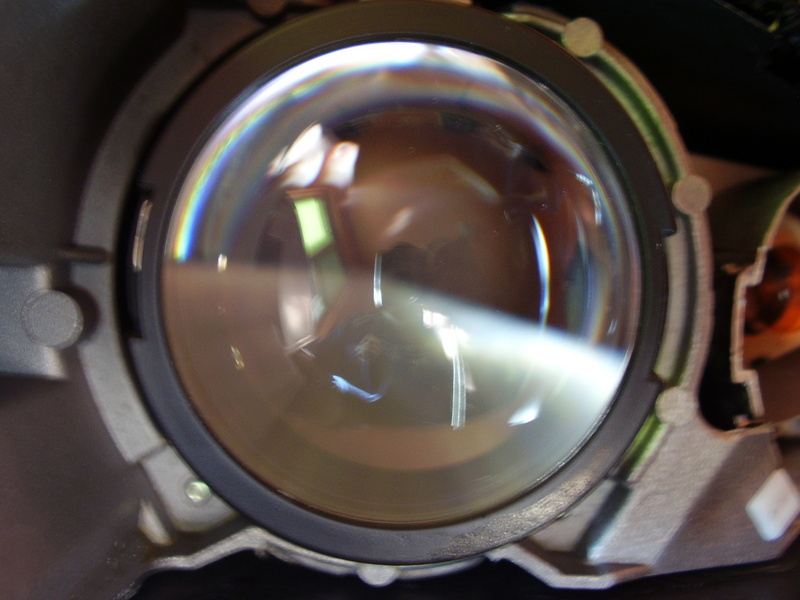

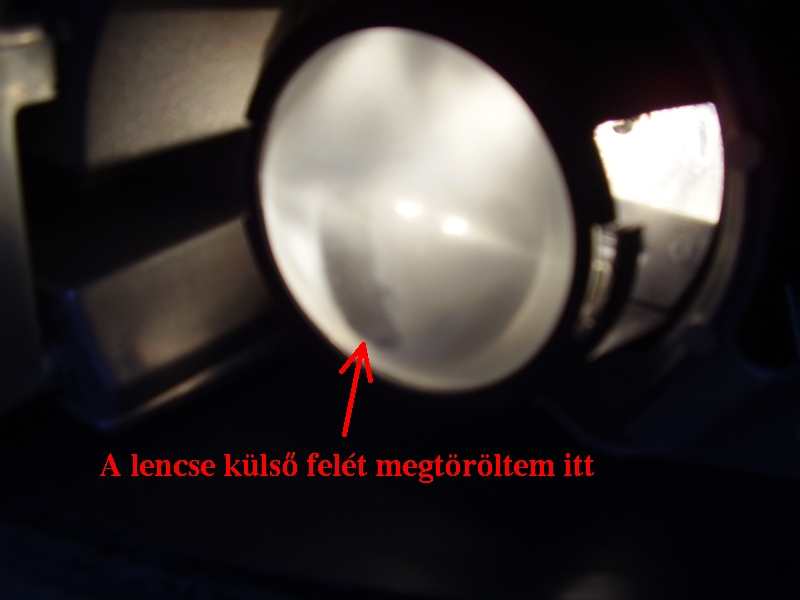

A második képen a kívül megtörölt lencse látható.

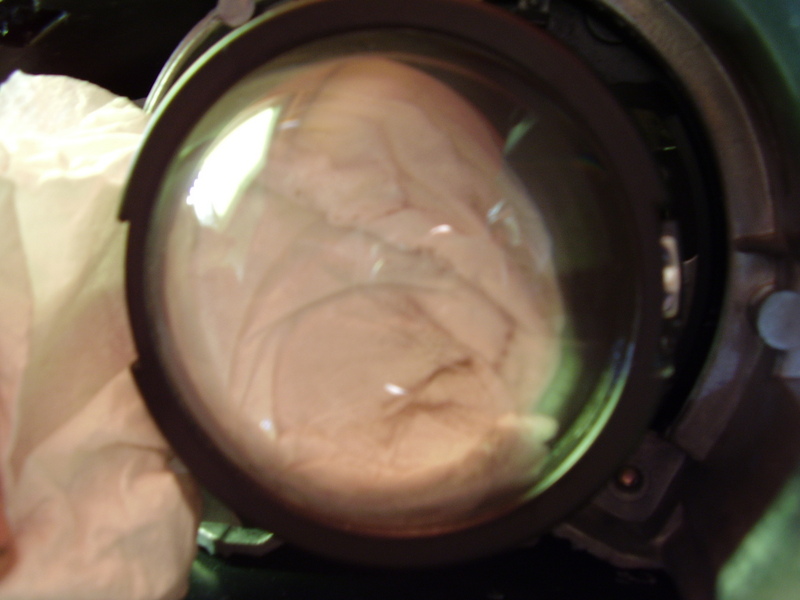

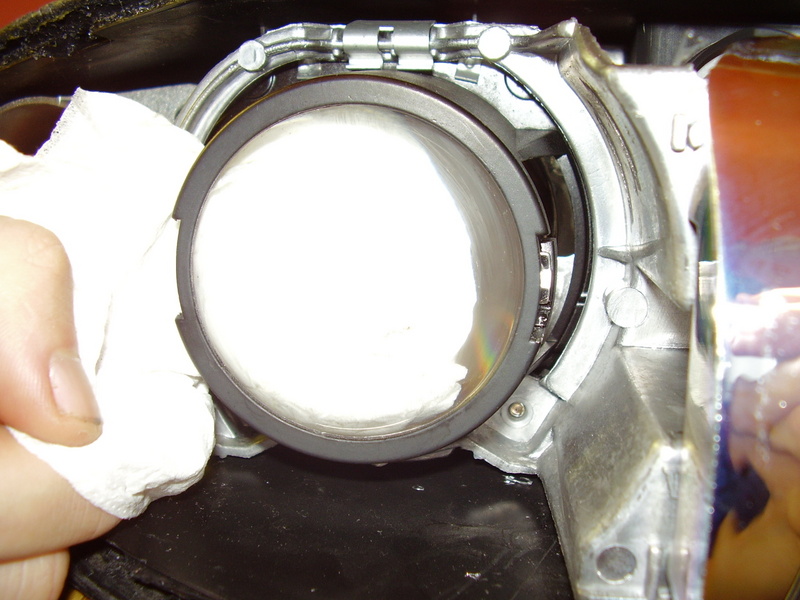

A lencse belső felének tisztítása és végül a tiszta lencse:
A tisztításhoz papírzsebkendőt és párát használtam.
Mivel a lámpát a műanyag betét színrefújása miatt használtam búra nélkül, ezért a takarítás és összeszerelés előtt kintről behozva bepárásodott a lencse, így nem volt szükség semmilyen tisztítószerre, folyadékra.
A távolsági foncsora be volt csomagolva, így az száraz volt. Szárazon, nagyon óvatosan zsebkendővel törölgettem meg. Az egyik foncsort megtörölve egy kis felületen kifehéredett (lejött a tükröző réteg), ezt a gravitáción kívül nem sokminden tarthatta. A másik lámpánál viszont semmi gond nem volt, tehát nem tudom, hogy gyárilag silány volt, vagy a hő hatására történhetett ez, de a lényeg, hogy a foncsorhoz csak nagyon óvatosan szabad hozzányúlni.
Ha mégis megtörténne a baj, akkor nagyobb festékboltokban lehet kapni krómfestéket pár ezer forintért, azzal esztétikailag javítható a foncsor, de nem fénylik és nem is tükröződik úgy ahogy korábban.
Így utólag kompresszorral, vagy sűrített levegővel való portalanítást ajánlom a távolsági műanyag foncsorához.

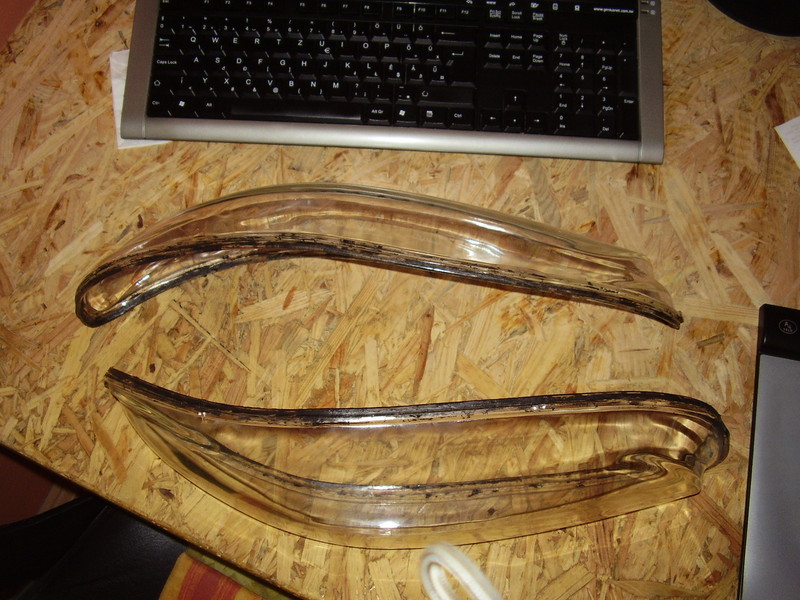

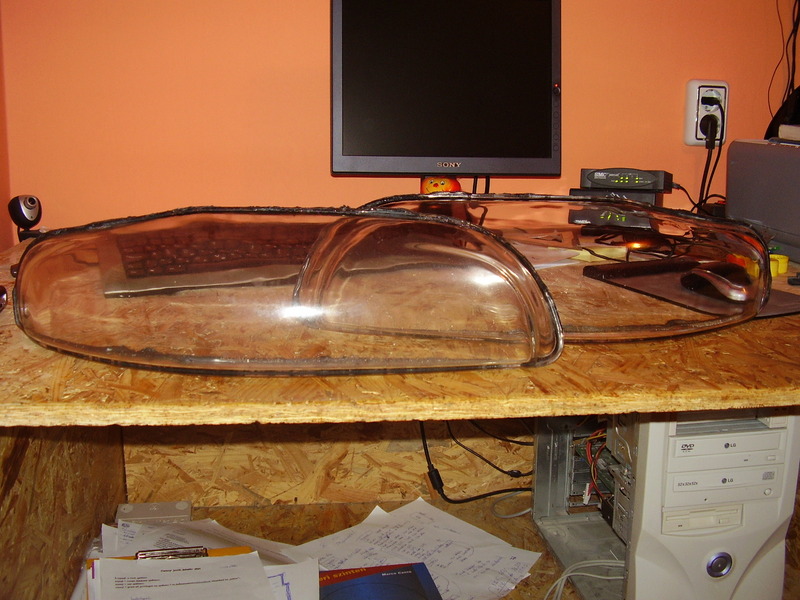

Az alábbi képen bal oldalt látható az érintetlen bontás utáni búra, jobb oldalon a kimosott, a következő képen pedig mindkettő kitakarítva, ragasztó nagyja levakarva.
A tisztításhoz először folyékony szappant használtam mosogatószivaccsal kombinálva, majd törölközővel való kitörlés után száradt 1 napig.
Összeszerelés előtt még ablaktisztítóval és papírtörlővel is kitakarítottam.
Végezetül az összeszerelés:
Ha a búráról nem pucoljuk le a ragasztót, akkor Bovoar cartárs leírása és tapasztalata alapján a ragasztót jól felmelegítve mind a két felületen és a lámpát összenyomva is páramentesre össze lehet rakni.
Én mivel teljesen megpucoltam a búrát és elég sok ragasztó is kijött a szétvágás során (fentebb a műanyag betétes képen a sok kis szardarabnak látszó gubó), így kicsit utánajártam mivel lehetne kiváltani, helyettesíteni a korábbi ragasztót.

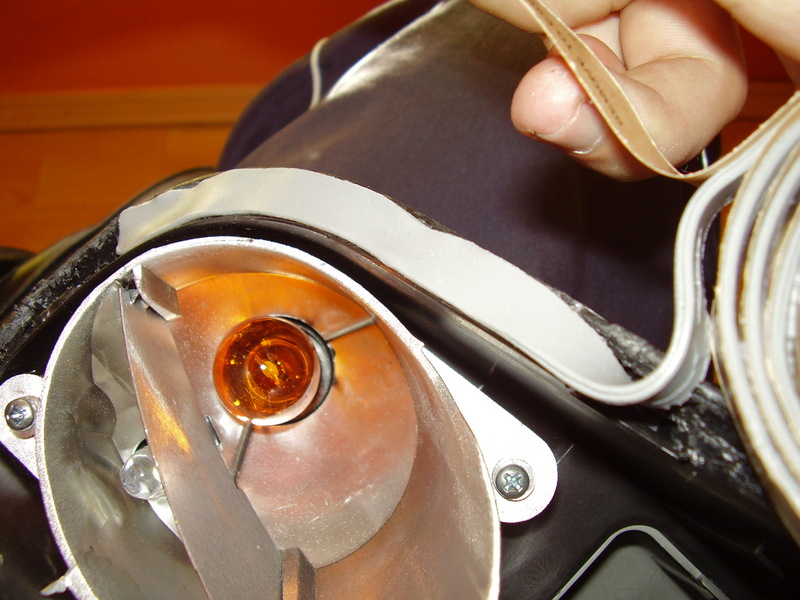

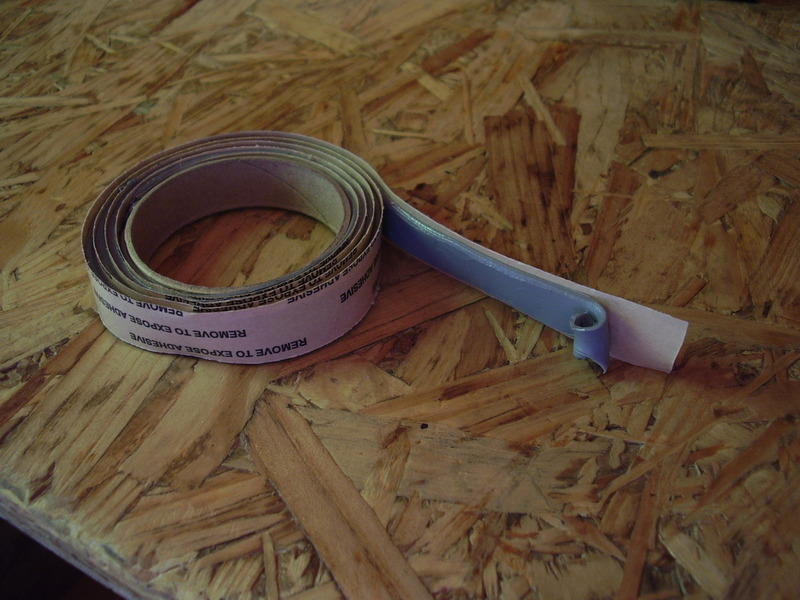

Az utánajárás végeredménye az alábbi képeken látható szürke anyag, amit hangfaltömítőnek hívnak. Hifisnél, elektronikai boltban lehet ilyenre szert tenni, ~600 Ft/m. Egy lámpához ~1 méter kell.
Nyújtható, tehát akár a két lámpa egy méterből is kitömíthető, én biztosra mentem.

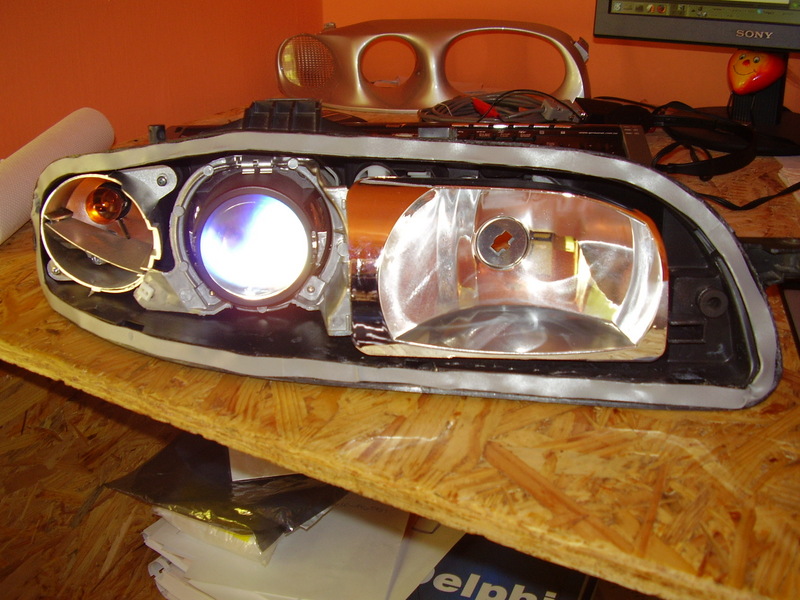

Miután a megmaradt ragasztót kiegészítve a kivágott ragasztó helyére felhelyeztem a tömítőt, hajszárítóval jól felmelegítettem, a színre fújt műanyag betétet a helyére toltam és végül összenyomtam az üveget és a lámpa műanyag házát, rápattintottam a fekete patentokat és hajszárítóval tovább melegítve még nyomtam kézzel össze, amíg bírtam.
Betettem a kész lámpát a helyére és lesz ami lesz alapon (mivel csak 1 méter tömítőt vettem) elmentem még 1 méterért és egyben megvolt az első teszt, gondoltam ha a jelenlegi futóművel a minőségi magyar utakon nem hagyom el a búrát, akkor már komoly meglepetés nem érhet. Így is lett.

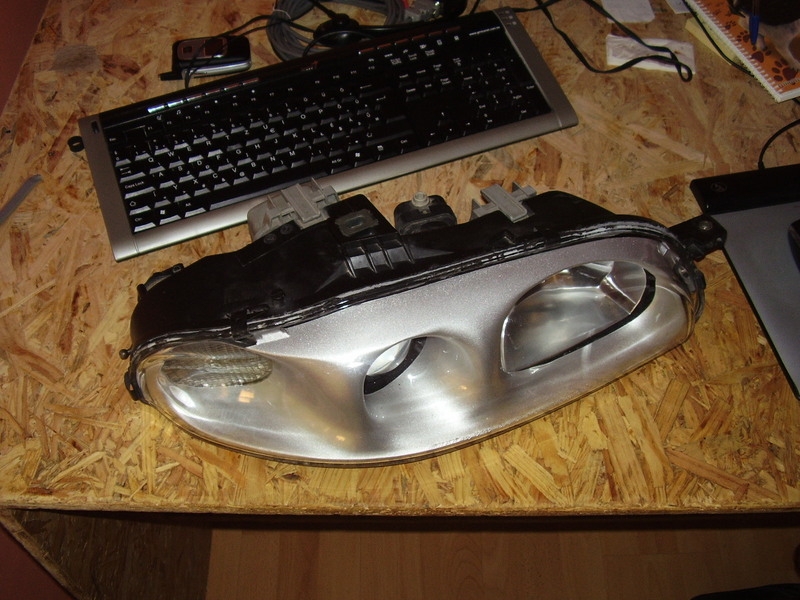

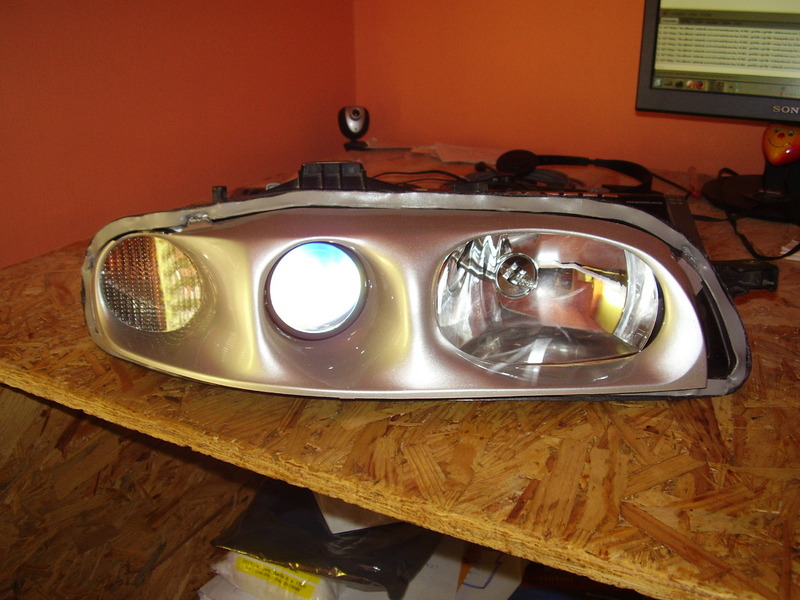

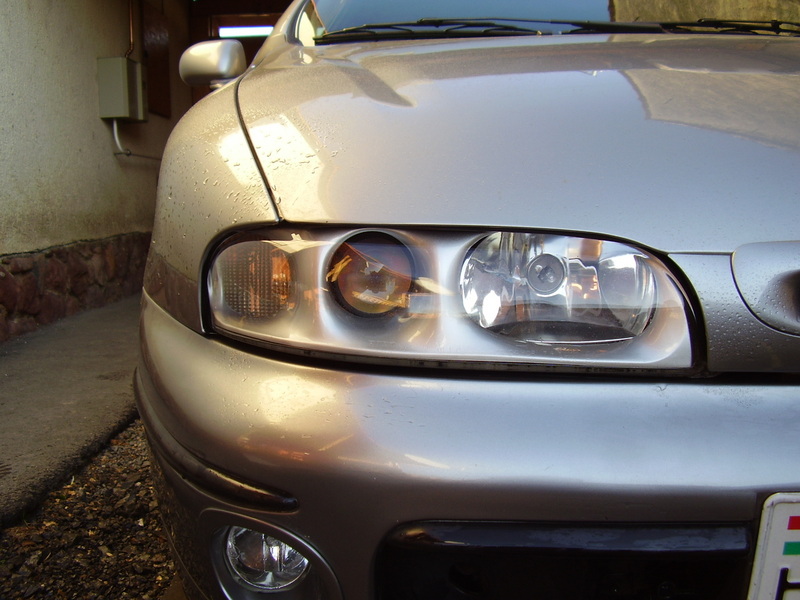

A jobb lámpa elkészült, visszaszerelve:
Ez után jöhet a lámpa párja, ezt már jóval hamarabb sikerült szétszedni és összerakni, ilyen lett:
A lámpák már több esőn túlvannak, a télies időjárásban a lámpa használata mellett a külső és belső hőmérséklet különbség hatására, és eső hatására sem párásodnak, áznak be. A búrák is megvannak még. :)
A tisztítás után pedig jóval erősebb lett a lámpa fénye, csodára nem kell számítani, de érezhetően jobb!

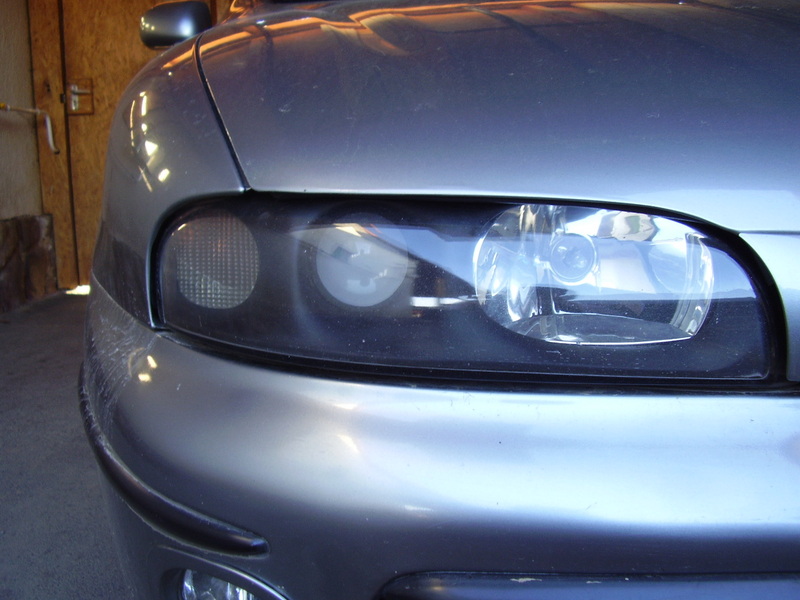

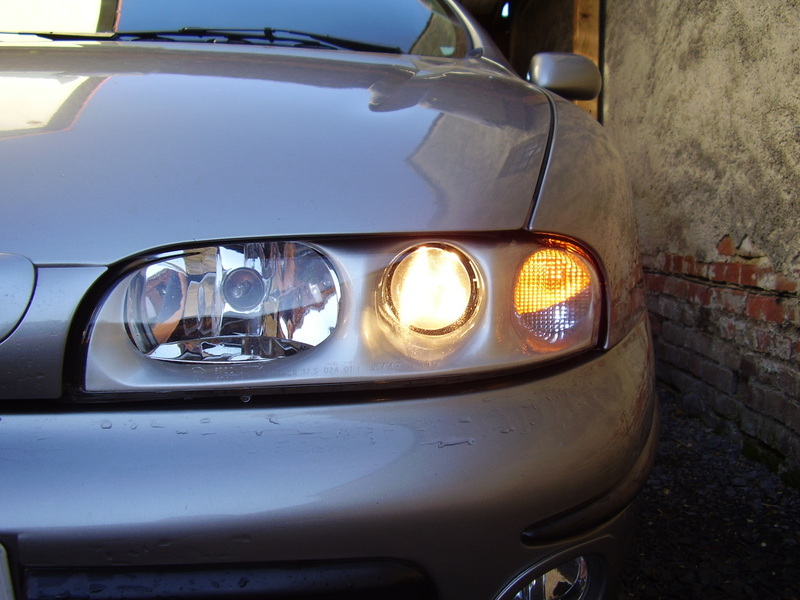

Azt hiszem a végeredmény magáért beszél:
Jó lámpázást kívánok! ;)
